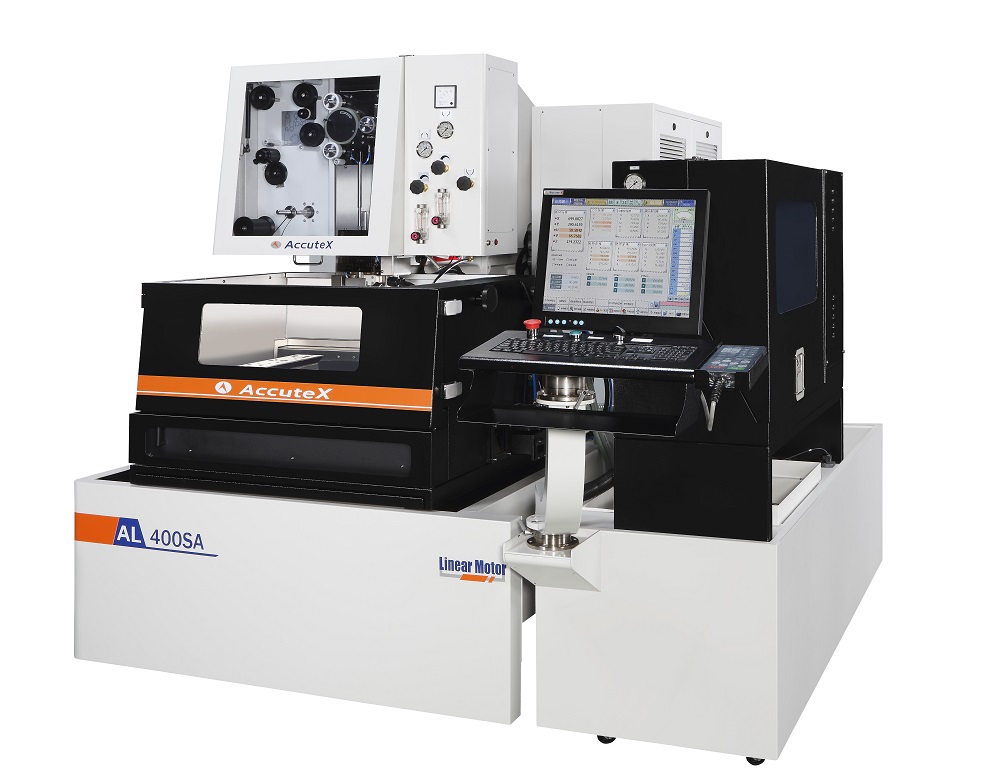

Máy cắt dây Accutex AL400SA

WIRE CUT EDM ACCUTEX AL400SA
MÁY CẮT DÂY ACCUTEX AL400SA

 SPECCIFICATIONS
Đặc điểm kỹ thuật

UNIT
Đơn vị

PARAMETER
Thông số

Pich cutting accuracy
Độ chính xác máy

µm

± 3

Max. workpiece dimensions WxDxH
Kích thước phôi tối đa

mm

790 x 610 x 215

Max. workpiece weight
Trọng lượng phôi tối đa

kg

400

Axis travel range X ,Y, Z
Hành trình trục X, Y, Z

mm

400 x 300 x 220

Automatic wire feeding device
Hệ thống xỏ dây tự động

Có

Axis travel U x V
Hành trình trục U x V

mm

100 x 100

Max.taper angle
Góc độ cắt tối đa

±21˚/ H=100mm

Dimensions machine WxDxH
Kích thước máy

mm

2051 x 2990 x 2070

Weight machine
Trọng lượng máy

kg

3000

Wire diameter
Đường kính dây cắt

mm

0.1-0.3 standard 0.2
0.1-0.3 tiêu chuẩn 0.2

Control device
Hệ điều hành

Window CE

Data input
Dữ liệu đầu vào

Keyboard, Mouse, RS 232, USB, Ethernet, FTP

Display
Màn hình

inch

17

Axes controlled
Trục điều khiển

 Trục

5

Least input increnment
Giá trị bé nhất nhập vào

mm

0.0001

Program memory capacity
Dung lượng bộ nhớ

Gb

1

Input power source
Nguồn vào

3-phase 200/220V ±5%, 50/60Hz

Tank capacity
Dung tích bể lọc

900L

 STANDARD FUNCTIONS AND ACCESSORIES
Tiêu chuẩn chức năng

Upper/lower Flushing Nozzle

Nắp chụp trên dưới

Diamond guide

Dẫn hướng kim cương

Conductor plate

Điện cực

Diamond guide remove jig

Dưỡng căn chỉnh trục U, V

Brass wire

Dây đồng

Tool kit

Bộ đồ nghề chuyên dụng

Ion resin tank

Hạt trao đổi Ion

Paper Filter

Lọc nước

SD master

Thẻ nhớ
